三叶罗茨风机图纸100口径型号11kw电机配置！

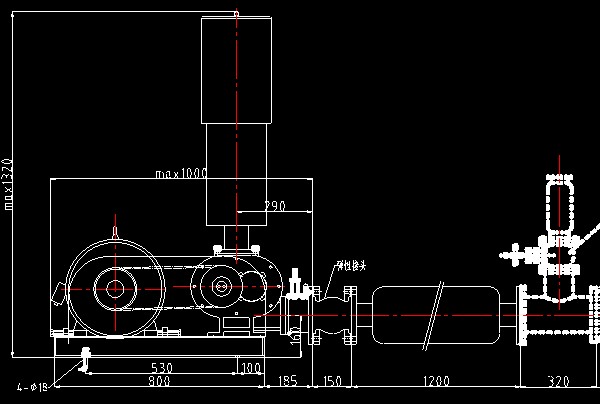

小编今天为大家整理了三叶罗茨风机CSR100口径型号11kw电机配置的结构图纸，图为缩小版如果需要原图，请联系厂家的在线客服人员，给您邮寄或发至用户油箱。为了方便大家能够对CSR100型号的风机有一个具体的了解，我们为大家整理了具体的型号参数，方便您在本型号下选择适合自己的风量和风压的配置！因为每款型号，在不同电机功率下，所展现出来的性能都不相同！所以选型这个是一个技术性的工作，选大了有点浪费太耗电，选小了不够用达不到工作量的要求！所以用户在不确定自己应该需要多大型号的时候，建议联系厂家由专业的技术人员为您选择，并推荐适合的型号，山东昶盛风机有限公司，专业生产罗茨风机免费为用户提供选型指导，技术指导！包括安装，以及使用上的介绍。
这个是小编为大家整理的CSR100型号的具体性能参数，通过表格您可以很简洁的选择到时候您自己的型号！
| 转速r/min | 压力kpa | 风量m3/min | 轴功率 | 电机型号 | 电机功率kw | 机子重量 |
| 9.8 | 4.57 | 1.35 | Y100L2-4 | 3 | ||
| 14.7 | 4.42 | 1.83 | Y100L2-4 | 3 | ||
| 19.6 | 4.26 | 2.25 | Y100L2-4 | 3 | ||
| 24.5 | 4.07 | 2.72 | Y100L2-4 | 3 | ||
| 29.4 | 3.93 | 3.12 | Y112M-4 | 4 | ||
| 1060 | 34.3 | 3.84 | 3.55 | Y112M-4 | 4 | 309 |
| 39.2 | 3.72 | 4.02 | Y132S-4 | 5.5 | ||
| 44.1 | 3.57 | 4.46 | Y132S-4 | 5.5 | ||
| 49 | 3.46 | 4.97 | Y132S-4 | 5.5 | ||
| 53.9 | 3.35 | 5.42 | Y132M-4 | 7.5 | ||
| 58.8 | 3.25 | 5.85 | Y132M-4 | 7.5 | ||
| 转速r/min | 压力kpa | 风量m3/min | 轴功率 | 电机型号 | 电机功率kw | 机子重量 |
| 9.8 | 4.98 | 1.53 | Y100L2-4 | 3 | ||
| 14.7 | 4.82 | 2.03 | Y100L2-4 | 3 | ||
| 19.6 | 4.67 | 2.44 | Y100L2-4 | 3 | ||
| 24.5 | 4.52 | 2.94 | Y112M-4 | 4 | ||
| 29.4 | 4.38 | 3.43 | Y112M-4 | 4 | ||
| 1140 | 34.3 | 4.25 | 3.93 | Y132S-4 | 5.5 | 309 |
| 39.2 | 4.14 | 4.35 | Y132S-4 | 5.5 | ||
| 44.1 | 4.03 | 4.86 | Y132S-4 | 5.5 | ||
| 49 | 3.92 | 5.35 | Y132M-4 | 7.5 | ||
| 53.9 | 3.83 | 5.85 | Y132M-4 | 7.5 | ||
| 58.8 | 3.73 | 6.35 | Y132M-4 | 7.5 | ||
| 转速r/min | 压力kpa | 风量m3/min | 轴功率 | 电机型号 | 电机功率kw | 机子重量 |
| 9.8 | 5.36 | 1.69 | Y100L2-4 | 3 | ||
| 14.7 | 5.15 | 2.22 | Y100L2-4 | 3 | ||
| 19.6 | 5.01 | 2.72 | Y112M-4 | 4 | ||
| 24.5 | 4.87 | 3.23 | Y112M-4 | 4 | ||
| 29.4 | 4.75 | 3.73 | Y132S-4 | 5.5 | ||
| 1220 | 34.3 | 4.63 | 4.22 | Y132S-4 | 5.5 | 309 |
| 39.2 | 4.55 | 4.74 | Y132S-4 | 5.5 | ||
| 44.1 | 4.44 | 5.27 | Y132M-4 | 7.5 | ||
| 49 | 4.35 | 5.78 | Y132M-4 | 7.5 | ||
| 53.9 | 4.25 | 6.35 | Y132M-4 | 7.5 | ||
| 58.8 | 4.15 | 6.92 | Y132M-4 | 7.5 | ||
| 转速r/min | 压力kpa | 风量m3/min | 轴功率 | 电机型号 | 电机功率kw | 机子重量 |
| 9.8 | 5.75 | 1.88 | Y100L2-4 | 3 | ||
| 14.7 | 5.6 | 2.43 | Y100L2-4 | 3 | ||
| 19.6 | 5.46 | 2.94 | Y112M-4 | 4 | ||
| 24.5 | 5.34 | 3.52 | Y132S-4 | 5.5 | ||
| 29.4 | 5.15 | 4.03 | Y132S-4 | 5.5 | ||
| 1310 | 34.3 | 5.05 | 4.63 | Y132S-4 | 5.5 | 334 |
| 39.2 | 4.93 | 5.16 | Y132M-4 | 7.5 | ||
| 44.1 | 4.86 | 5.77 | Y132M-4 | 7.5 | ||
| 49 | 4.73 | 6.33 | Y132M-4 | 7.5 | ||
| 53.9 | 4.66 | 6.95 | Y132M-4 | 7.5 | ||
| 58.8 | 4.53 | 7.45 | Y160M-4 | 11 | ||
| 转速r/min | 压力kpa | 风量m3/min | 轴功率 | 电机型号 | 电机功率kw | 机子重量 |
| 9.8 | 6.53 | 2.18 | Y100L2-4 | 3 | ||
| 14.7 | 6.38 | 2.75 | Y112M-4 | 4 | ||
| 19.6 | 5.27 | 3.42 | Y112M-4 | 4 | ||
| 24.5 | 6.13 | 3.95 | Y132S-4 | 5.5 | ||
| 29.4 | 6.02 | 4.64 | Y132S-4 | 5.5 | ||
| 1460 | 34.3 | 5.87 | 5.22 | Y132M-4 | 7.5 | 334 |
| 39.2 | 5.75 | 5.85 | Y132M-4 | 7.5 | ||
| 44.1 | 5.66 | 6.54 | Y132M-4 | 7.5 | ||
| 49 | 5.56 | 7.13 | Y132M-4 | 7.5 | ||
| 53.9 | 5.45 | 7.76 | Y160M-4 | 11 | ||
| 58.8 | 5.36 | 8.43 | Y160M-4 | 11 | ||
| 转速r/min | 压力kpa | 风量m3/min | 轴功率 | 电机型号 | 电机功率kw | 机子重量 |
| 9.8 | 6.91 | 2.4 | Y100L2-4 | 3 | ||
| 14.7 | 6.79 | 3.04 | Y112M-4 | 4 | ||
| 19.6 | 6.63 | 3.66 | Y132S-4 | 5.5 | ||
| 24.5 | 6.55 | 4.32 | Y132S-4 | 5.5 | ||
| 29.4 | 6.42 | 4.95 | Y132S-4 | 5.5 | ||
| 1540 | 34.3 | 6.3 | 5.65 | Y132M-4 | 7.5 | 334 |
| 39.2 | 6.17 | 6.32 | Y132M-4 | 7.5 | ||
| 44.1 | 6.07 | 6.97 | Y132M-4 | 7.5 | ||
| 49 | 5.97 | 7.64 | Y160M-4 | 11 | ||
| 53.9 | 5.89 | 8.35 | Y160M-4 | 11 | ||
| 58.8 | 5.78 | 9.02 | Y160M-4 | 11 | ||
| 转速r/min | 压力kpa | 风量m3/min | 轴功率 | 电机型号 | 电机功率kw | 机子重量 |
| 9.8 | 7.63 | 2.78 | Y112M-4 | 4 | ||
| 14.7 | 7.48 | 3.45 | Y112M-4 | 4 | ||
| 19.6 | 7.39 | 4.15 | Y132S-4 | 5.5 | ||
| 24.5 | 7.26 | 4.92 | Y132S-4 | 5.5 | ||
| 29.4 | 7.15 | 5.64 | Y132M-4 | 7.5 | ||
| 1680 | 34.3 | 7.01 | 6.33 | Y132M-4 | 7.5 | 334 |
| 39.2 | 6.9 | 7.1 | Y132M-4 | 7.5 | ||
| 44.1 | 6.384 | 7.85 | Y160M-4 | 11 | ||
| 49 | 6.71 | 8.53 | Y160M-4 | 11 | ||
| 53.9 | 6.65 | 9.32 | Y160M-4 | 11 | ||
| 58.8 | 6.53 | 10.05 | Y160L-4 | 15 |
这个是小编为大家整理的CSR100型号的具体性能参数，通过表格您可以很简洁的选择到时候您自己的型号！
