密集型罗茨风机安装尺寸图纸!

点击次数:188   更新时间2019-04-02     【关闭分    享:

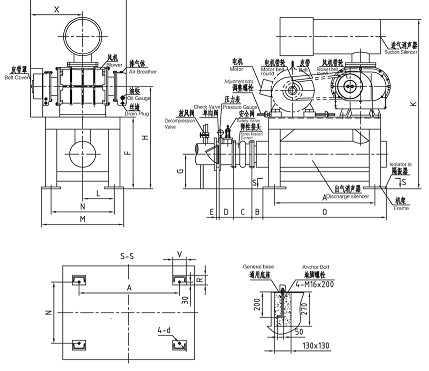

今天小编来跟大家说下密集型罗茨风机的尺寸,因为对于一些安装空间比较狭小的地方,用户只能采用密集型这个种结构,密集型结构的优势就是体积小,适合安装在安装大不大的地方!其主要结构就是将进气口和排气口两个消音器设计在了风机的上面和下面,这个大大的节省了不少的空间!下面我们来给大家讲CSR50-300型号的密集型尺寸整理给大家,方便用户在安装中做基础水泥桩。



型号 口径 A B C D E F G H J K L M N O X R V
CSR-50MJ 50A 380 90 105 120 19 450 240 578 450 970 125 320 200 560 185 90 100
CSR-65MJ 65A 450 100 115 130 19 480 240 615 500 1050 140 360 240 650 205 90 100
CSR-80MJ 80A 500 110 135 140 19 500 250 680 530 1150 150 380 260 700 220 90 100
CSR-100MJ 100A 540 110 150 140 19 520 265 707 600 1200 200 490 370 780 260 90 100
CSR-125MJ 125A 600 120 165 150 21 560 280 777 710 1380 215 490 370 860 295 90 100
CSR-150MJ 150A 760 130 180 150 24 620 340 881 860 1565 250 610 470 1060 375 90 120
CSR-175MJ 150A 850 130 180 150 24 620 340 881 950 1565 320 720 580 1150 470 90 120
CSR-200MJ 200A 1050 150 190 160 29 750 380 1095 1080 1920 340 775 640 1400 525 90 140
CSR-250MJ 250A 1340 160 230 250 30 900 400 1320 1258 2300 460 970 800 1900 608 90 180
CSR-300MJ 300A 1340 160 245 250 40 950 420 1460 1433 2480 375 970 800 1900 756 90 180
