罗茨鼓风机齿轮拆解图

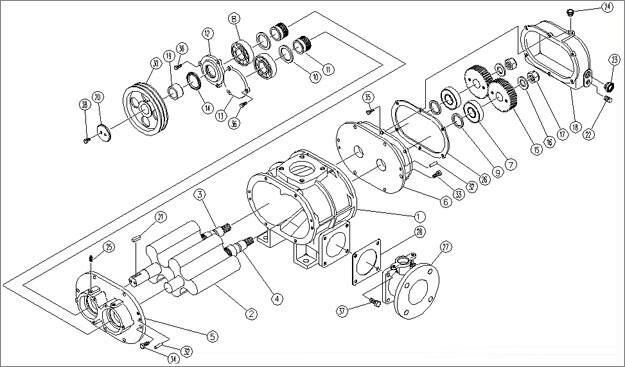

罗茨鼓风机齿轮拆解图通过学习和了解，对于风机的整体结构有一个认识，这样用户才能在维修罗茨风机上更游刃有余，才能更好的进行维修，不然用户在不了解风机齿轮结构的话，在拆卸以及安装中会出现间隙调试不合理，容易导致风机在运转上卡住，同时齿轮的磨损也会增大！严重的影响了使用寿命，所以用户对于齿轮拆解图的了解就尤为的重要了。下面昶盛风机小编把罗茨风机45度角间隙图，这个视角的拆解图给大家提供做一个参考。
在操作中如果用户不知道如何的拆卸可以先联系生产厂家，有专业的技术人员来指导风机轴承部分的拆卸，如果用户自己有一定的技术基础，可以从网上查看罗茨风机轴承拆卸步骤视频，通过视频的教程来进行轴承位置的拆卸！在拆解轴承的时候用户一定要先测量好轴承与壳体之间的间隙，因为在更换好以后，回装的时候间隙一定要调整好，这个很重要！建议用户将测量的结构和数据笔录记下！避免忘记了。当拆卸到罗茨风机叶轮位置的时候，用户需要按照旋转的方向指向来波动！上面就是昶盛厂家小编给大家简述的罗茨风机齿轮拆卸法的要点！
罗茨泵拆装步骤：
1.先拆解主机上的外墙板
2.然后拆解齿轮部位
3.最后就是转子叶轮部位
上面给大家介绍完在维修时需要了解的拆解步骤，下面小编来给大家说下，对于鼓风机型号规格的选择！方便用户对罗茨风机型号及风量有一个深入的了解，在更换风机的时候能够快速的找到适合自己的型号（SR50罗茨风机型号说明，因为生产厂家不同，所以采用的字母表示不同，基本字母后面的数字，表示的是风机的出口口径，只有了解了它的含义，才能清楚每个型号的大小）！
| CSR50 | 9.8-58.8kpa | 0.67-2.48m3/min | 0.55-4kw |
| 63.7-98kpa | 0.45-2.02m3/min | 2.2-7.5kw | |
| CSR65 | 9.8-58.8kpa | 0.95-3.64m3/min | 0.55-5.5kw |
| 63.7-98kpa | 0.78-2.96m3/min | 3-11kw | |
| CSR80 | 9.8-58.8kpa | 2.36-6.13m3/min | 1.5-11kw |
| 63.7-98kpa | 1.82-5.24m3/min | 5.5-15kw | |
| CSR100 | 9.8-58.8kpa | 3.28-9.62m3/min | 1.5-15kw |
| 63.7-98kpa | 2.65-8.67m3/min | 7.5-18.5kw | |
| CSR125 | 9.8-58.8kpa | 5.37-13.39m3/min | 2.2-22kw |
| 63.7-98kpa | 4.64-12.25m3/min | 11-30kw | |
| CSR150 | 9.8-58.8kpa | 10.39-29.61m3/min | 5.5-55kw |
| 63.7-98kpa | 9.53-28.35m3/min | 18.5-75kw | |
| CSR175 | 9.8-58.8kpa | 19.65-40.67m3/min | 11-75kw |
| CSR200 | 9.8-58.8kpa | 27.65-58.81m3/min | 15-90kw |
| 63.7-98kpa | 25.34-56.92m3/min | 55-132kw | |
| CSR250 | 9.8-58.8kpa | 61.4-97.1m3/min | 18.5-132kw |
