昶盛鼓风机-100型罗茨风机-100风机选型样本
昶盛罗茨风机-100型罗茨风机-100风机选型样本

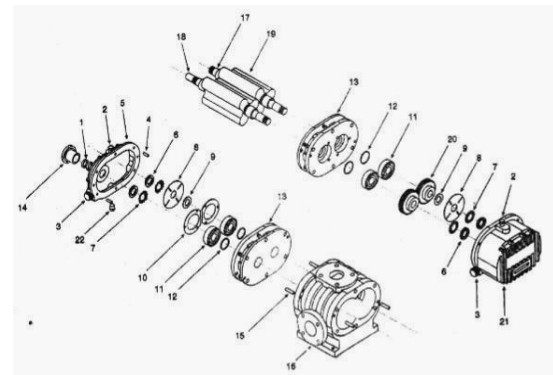

今天小编来给大家说下100三叶罗茨风机的主要配件，不伦是150型号还是200型号或者300型号等，鼓风机上的主要配件都是一样，同时不伦罗茨风机分类是那种的，在使用的主要的部件上，基本上是相同的！我们配合罗茨风机的结构图纸，来给大家详细的介绍一下每个部分的结构如图所示：
1.机壳
2.叶轮
3.主动轴
4.从动轴
5.驱端侧板
6.齿端侧板
7.轴承
8.轴承
9.齿端密封圈
10.驱端密封圈
11.轴承套筒
12.主动轴承压盖
13.从动轴承压盖
14.Z型密封圈
15.齿轮
16.平垫
17.U型螺母
18.齿轮箱
19.轴套
20.端盖
21.平键
22.丝堵
23.油标
24.排气体
25.黄油杯
26.齿轮箱垫片
27.风口接管
28.风口垫片
29.垫圈
30.风机带轮
31.O形密封圈
32.定位销
33.六角头螺栓
上面是我们日常经常见到的罗茨风机的整机的结构配件，用户在以后的维修中可以根据每个故障的问题，以及需要更好的部件可以有一个更好的认识！方便用户在以后的使用中有一个详细的认识！接下来我们说下100型号罗茨风机的选型样本，小编在以往的篇章中有详细的解说过，本章主要是给用户再次加深印象！如果在使用中依旧存在疑问，可以随时电话致电昶盛风机厂，有专业的技术人员为您提供指导！
| 转速r/min | 压力kpa | 风量m3/min | 轴功率 | 电机型号 | 电机功率kw | 机子重量 |
| 9.8 | 4.57 | 1.35 | Y100L2-4 | 3 | ||
| 14.7 | 4.42 | 1.83 | Y100L2-4 | 3 | ||
| 19.6 | 4.26 | 2.25 | Y100L2-4 | 3 | ||
| 24.5 | 4.07 | 2.72 | Y100L2-4 | 3 | ||
| 29.4 | 3.93 | 3.12 | Y112M-4 | 4 | ||
| 1060 | 34.3 | 3.84 | 3.55 | Y112M-4 | 4 | 309 |
| 39.2 | 3.72 | 4.02 | Y132S-4 | 5.5 | ||
| 44.1 | 3.57 | 4.46 | Y132S-4 | 5.5 | ||
| 49 | 3.46 | 4.97 | Y132S-4 | 5.5 | ||
| 53.9 | 3.35 | 5.42 | Y132M-4 | 7.5 | ||
| 58.8 | 3.25 | 5.85 | Y132M-4 | 7.5 | ||
| 转速r/min | 压力kpa | 风量m3/min | 轴功率 | 电机型号 | 电机功率kw | 机子重量 |
| 9.8 | 4.98 | 1.53 | Y100L2-4 | 3 | ||
| 14.7 | 4.82 | 2.03 | Y100L2-4 | 3 | ||
| 19.6 | 4.67 | 2.44 | Y100L2-4 | 3 | ||
| 24.5 | 4.52 | 2.94 | Y112M-4 | 4 | ||
| 29.4 | 4.38 | 3.43 | Y112M-4 | 4 | ||
| 1140 | 34.3 | 4.25 | 3.93 | Y132S-4 | 5.5 | 309 |
| 39.2 | 4.14 | 4.35 | Y132S-4 | 5.5 | ||
| 44.1 | 4.03 | 4.86 | Y132S-4 | 5.5 | ||
| 49 | 3.92 | 5.35 | Y132M-4 | 7.5 | ||
| 53.9 | 3.83 | 5.85 | Y132M-4 | 7.5 | ||
| 58.8 | 3.73 | 6.35 | Y132M-4 | 7.5 | ||
| 转速r/min | 压力kpa | 风量m3/min | 轴功率 | 电机型号 | 电机功率kw | 机子重量 |
| 9.8 | 5.36 | 1.69 | Y100L2-4 | 3 | ||
| 14.7 | 5.15 | 2.22 | Y100L2-4 | 3 | ||
| 19.6 | 5.01 | 2.72 | Y112M-4 | 4 | ||
| 24.5 | 4.87 | 3.23 | Y112M-4 | 4 | ||
| 29.4 | 4.75 | 3.73 | Y132S-4 | 5.5 | ||
| 1220 | 34.3 | 4.63 | 4.22 | Y132S-4 | 5.5 | 309 |
| 39.2 | 4.55 | 4.74 | Y132S-4 | 5.5 | ||
| 44.1 | 4.44 | 5.27 | Y132M-4 | 7.5 | ||
| 49 | 4.35 | 5.78 | Y132M-4 | 7.5 | ||
| 53.9 | 4.25 | 6.35 | Y132M-4 | 7.5 | ||
| 58.8 | 4.15 | 6.92 | Y132M-4 | 7.5 |
