罗茨风机的间隙如何调整?

点击次数:171   更新时间2019-09-12     【关闭分    享:
工作原理
1.罗茨风机是容积式风机的一类,有2个三叶叶轮在由壳体和护墙板密封的空间中相对旋转,由于每一个叶轮都是使用渐开线,或者外摆线的包络线,每一个叶轮的三个叶片是相同的,同时2个叶轮也是相同的,这样就大幅度降低了生产难度。
2.叶轮在生产时使用数控机械,保障了2个叶轮在中心距不变情况下,不论2个叶轮旋转到什么位置,都能保持一定的很小间隙,从而保障空气的外泄在容许范围之内。
3.2个叶轮相向旋转,由于叶轮与叶轮.叶轮与壳体.叶轮与护墙板之间的间隙很小,从而使进风口形成了真空状态,空气在大气压的作用下进入进气腔。
4.之后,每一个叶轮的其中2个叶片与护墙板.壳体构成了一个密封腔,进气腔的空气在叶轮旋转的步骤中,被2个叶片所形成密封腔不断地带到排气腔,又因为排气腔内的叶轮是相互啮合的,从而把2个叶片之间的空气挤压出来,这样连续不停的运转,空气就不断地从进风口输送到排气口,这就是罗茨风机的整个工作步骤。

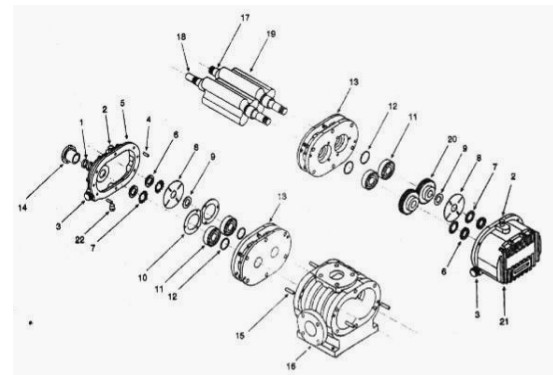

轴承的初始轴向间隙值都是按照轴承的精度等级确立的,要是发现叶轮外端与壳体磨擦时,将风机齿轮箱盖拆卸,松动风机两端壳螺栓,拿掉定位销。在传动齿轮和另一头的皮带轮(或连轴器)上分贝上外径表头。



用铜锤轻轻地对称地击打齿轮和另一头的皮带轮(或连轴器)每轻击一次,用塞尺测量一次。重复进行,了解间隙满足要求为止,之后两端壳螺栓对称拧紧。
要是发现叶轮端面与壳体侧壁护墙板相磨擦,可用塞尺检测叶轮与壳体侧壁的间隙,将固定轴承盖螺钉轩出,在靠皮带轮(或连轴器)端的轴承座与轴承盖间增加或抽取垫纸来调整,使叶轮作轴向移动。按照所测间隙而定。校正完毕,再讲;螺栓依次对称地旋紧,将轴承盖固定好
1.叶轮间的间隙,主要是同步齿轮和叶轮轴承在控制
2.叶轮与箱体间隙
3.叶轮与侧板间隙
二和三都是调整壳体内的衬板及侧板控制间隙,所说的叶轮相碰,绝大部分是轴承间隙变大引起的,要是更换同步齿轮不行,建议使用质量较好的轴承,不用进口的最起码也得用瓦轴或洛轴的高速轴承,齿轮的磨损可以按照齿轮咬合间隙判断,要是齿轮磨损超限,可以将2个同步齿轮翻面处理,这样齿轮就可以延长一倍使用寿命,调整两叶轮间隙时一定要用塞尺沿叶轮长度测定4个点以上,保障整个长度上的间隙均匀.一致



特性
1.由于使用了三叶转子结构形式及合理的壳体内进出风口处的结构,所以风机振动小,噪声低。
2.叶轮和轴为整体结构且叶轮无磨损,风机性能持久不变,可以长期连续运转。
3.风机容积利用率大,容积效率高,且结构紧凑,安装方式灵活多变。
4.机种齐全,可满足不同客户不同适用范围的需要。
运行条件
1.输送介质的进汽温度通常不得大于 40℃。
2.介质中微粒的含量不能超过 100mg/m3,微粒最大尺寸不能超过最小工作间隙的一半。
3.运转中轴承温度不得高于 95℃,润滑油温度不高于 65℃。
4.使用压力不得高于铭牌上规定的升压范围。
5.罗茨鼓风机叶轮与壳体.叶轮与侧板.叶轮与叶轮间隙在出厂时已调好,重新装配时要保障该间隙。
6.罗茨鼓风机运行时,主油箱.副油箱油位必须在油位计两条红线之间。
7.检查进出风口连接位置有没有忘记紧固的地方,配管的支承件是否完备。需用冷却水的鼓风机.真空泵要检查冷却水的安装是否满足要求。
