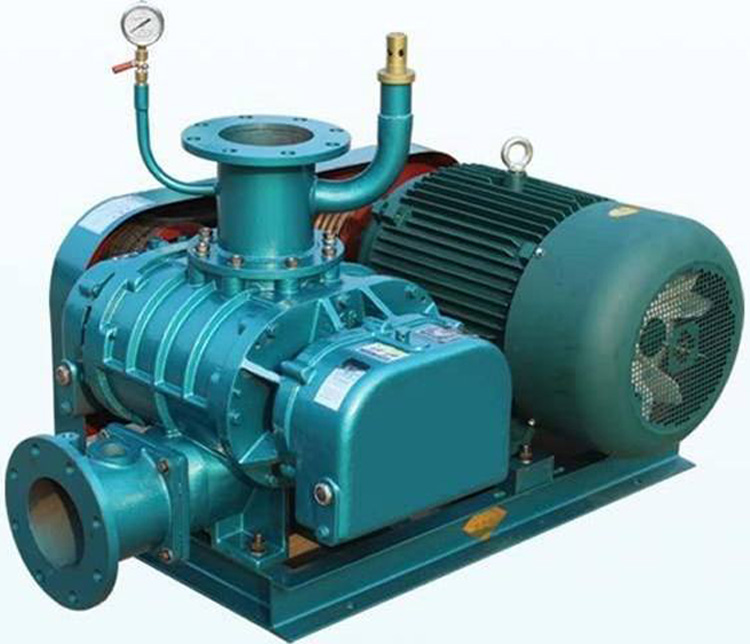

150V罗茨真空泵选型参数表！电子参数册
本节小编与大家分享的是150v罗茨真空泵的选型参数，用户可以通过下面的参数册选择适合自己的参数。正常情况下正压使用的时候出气压力在9.8-58.8kpa，作为负压使用时压力在-13.3到-46.6kpa，这两者之间都是罗茨风机只是应用的方式不同，正压使用的是排气口，负压利用的是进气口。
罗茨真空泵工作原理：罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。罗茨泵在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间,转子与泵壳内壁之间,保持有一定的间隙,可以实现高转速运行
本章地址：http://www.ogx.cc/a/gsxw/798.html
罗茨真空泵工作原理：罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。罗茨泵在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间,转子与泵壳内壁之间,保持有一定的间隙,可以实现高转速运行
| 转速 | 压力Kpa | 流量m3/min | 电机型号 | 功率kw | 重量kg |
| 810 | -13.3 | 12.6 | Y132M-4 | 7.5 | 640 |
| -19.9 | 12.2 | Y132M-4 | 7.5 | ||
| -26.6 | 11.8 | Y132M-4 | 7.5 | ||
| -33.3 | 11.4 | Y160M-4 | 11 | ||
| -39.9 | 11 | Y160L-4 | 15 | ||
| -46.6 | 10.75 | Y160L-4 | 15 | ||
| 870 | -13.3 | 13.8 | Y132M-4 | 7.5 | 640 |
| -19.9 | 13.3 | Y132M-4 | 7.5 | ||
| -26.6 | 12.8 | Y160M-4 | 11 | ||
| -33.3 | 12.3 | Y160M-4 | 11 | ||
| -39.9 | 11.8 | Y160L-4 | 15 | ||
| -46.6 | 11.5 | Y160L-4 | 15 | ||
| 990 | -13.3 | 15.6 | Y132M-4 | 7.5 | 666 |
| -19.9 | 15.1 | Y132M-4 | 7.5 | ||
| -26.6 | 14.6 | Y160M-4 | 11 | ||
| -33.3 | 14.2 | Y160L-4 | 15 | ||
| -39.9 | 13.8 | Y160L-4 | 15 | ||
| -46.6 | 13.6 | Y180M-4 | 18.5 | ||
| 1120 | -13.3 | 17.7 | Y132M-4 | 7.5 | 681 |
| -19.9 | 17.3 | Y160M-4 | 11 | ||
| -26.6 | 16.8 | Y160L-4 | 15 | ||
| -33.3 | 16.3 | Y160L-4 | 15 | ||
| -39.9 | 15.8 | Y180M-4 | 18.5 | ||
| -46.6 | 15.5 | Y180L-4 | 22 | ||
| 1200 | -13.3 | 19.2 | Y160M-4 | 11 | 681 |
| -19.9 | 18.7 | Y160M-4 | 11 | ||
| -26.6 | 18.2 | Y160L-4 | 15 | ||
| -33.3 | 17.8 | Y180M-4 | 18.5 | ||
| -39.9 | 17.3 | Y180M-4 | 18.5 | ||
| -46.6 | 16.93 | Y180L-4 | 22 | ||
| 1270 | -13.3 | 20.3 | Y160M-4 | 11 | 681 |
| -19.9 | 19.9 | Y160L-4 | 15 | ||
| -26.6 | 19.5 | Y160L-4 | 15 | ||
| -33.3 | 19.1 | Y180M-4 | 18.5 | ||
| -39.9 | 18.7 | Y180L-4 | 22 | ||
| -46.6 | 18.09 | Y180L-4 | 22 | ||
| 1410 | -13.3 | 22.5 | Y160L-4 | 15 | 752 |
| -19.9 | 22.1 | Y160L-4 | 15 | ||
| -26.6 | 21.7 | Y180M-4 | 18.5 | ||
| -33.3 | 21.3 | Y180L-4 | 22 | ||
| -39.9 | 20.9 | Y200L-4 | 30 | ||
| -46.6 | 20.69 | Y200L-4 | 30 |
